IS6312G-4GX8GT全千兆L2+管理型工业以太网交换机
特点
l 8个10/100/1000Base-T和4个1000Base-X SFP光口
l 直流12-58V冗余双电源输入，带防反接/过流保护
l 支持G.8032 ERPS环网冗余协议(自愈时间<20ms)
l IPv4/IPv6静态路由与DHCP Server
l 支持VLAN/VLAN Classification/QinQ/STP/RSTP/MSTP
/Port Mirroring/DHCP/Multicast/ACL/IGMP/QoS
/LLDP/802.1X/Dying Gasp/SFP DDM
/IPV6 management/Web/SNMP/Telnet/TFTP/Web upgrading
l 6KV浪涌保护，接触静电防护8KV，空气静电防护15KV
l EMC/EMI等级高，能适应非常复杂的电磁环境
l IP40防护等级，无风扇DIN轨式设计
l 工作温度范围 -40°C至85°C
介绍
IS6312G-4GX8GT工业以太网交换机配备8个10/100/1000Base-T电口和4个千兆SFP光口，ERPS冗余环网自愈时间小于20ms，不仅支持VLAN/Port Mirroring/IGMP/QoS/LLDP/802.1X/Fiber DDM/IPV6 management/Web/SNMP
/Telnet/TFTP/Web upgrading等常用的二层管理功能，还拥有IPv4/IPv6静态路由与DHCP Server功能。基于12-58V宽压冗余双直流输入，-40°C至85°C的宽温工作范围，抗电磁干扰Class A等级，低功耗器件选型及科学的散热处理，100%出厂烧机测试，以确保IS6312G-4GX8GT在苛刻环境中长时间稳定可靠地运行，是高速公路、轨道交通、智慧城市、智慧能源及其它高带宽数据融合等工业场景的理想选择。
规格
|
以太网接口
|
4个1G/2.5G SFP光口，8个10/100/1000M自适应电口
|
Console接口
|
RJ45-568B接头
|
USB接口
|
USB2.0 Type A
|
LED指示灯
|
P：电源指示灯
|
亮：设备供电正常；
灭：无电源输入或供电不正常
|
S：系统运行指示灯
|
亮：设备运行正常
闪烁：设备正在初始化
灭：设备未上电或者设备故障
|
9-12：光口指示灯
|
亮：端口Link UP
闪烁：端口有数据收发
灭：端口未Link
|
1-8：网口指示灯
|
黄灯（Speed）
|
绿灯（Link/act）
|
亮：端口工作在1000M
灭：端口工作在10/100M
|
亮：端口Link UP
灭：端口未Link
闪烁：端口有数据收发
|
标准
|
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Ethernet
IEEE 802.3ab 1000Base-T Ethernet
IEEE 802.3z 1000Base-X Ethernet
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1Q VLAN
ITU-T G.8032 ERPS
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3ad LACP
|
交换特性
|
交换容量
|
36Gbps
|
包转发率
|
53.568Mpps
|
MAC地址表
|
16K
|
包缓存
|
12M bit
|
巨型帧
|
支持10KBytes
|
VLAN
|
4K
|
MDX/MIDX
|
支持
|
看门狗
|
支持
|
转发延时
|
<5us
|
软件功能
|
端口聚合
|
支持GE端口聚合
支持2.5GE端口聚合
支持静态聚合
支持动态聚合
|
端口特性
|
支持IEEE802.3x 流量控制
支持端口流量统计
端口隔离功能
支持基于端口速率百分比的风暴抑制
|
MAC地址表
|
静态地址 (Static mac-address management)
动态地址 (Dynamic mac-address management)
过滤地址 (Filtering mac-address)
支持基于端口、vlan的mac limit功能
支持基于端口、vlan的mac flapping功能
|
VLAN
|
支持access模式；支持trunk模式；支持hybrid模式
|
VLAN类型
|
Mac Based VLAN；IP Based VLAN；Protocal Based VLAN
|
GVRP
|
normal模式
fixed模式
forbidden模式
|
QinQ
|
基本QinQ (Port-based QinQ)
灵活QinQ(VLAN-based QinQ)
基于流的QinQ(Flow-based QinQ)
|
端口镜像
|
多对一镜像 (Port Mirroring)
|
二层环网协议
|
支持IEEE802.1w RSTP协议，STP、RSTP、MSTP
支持G.8032 ERPS协议，支持单环，关联子环与其他环（Sub Ring）
支持Loop-detect，基于端口环路检测、基于端口+vlan的环路检测
|
组播
|
IGMP snooping
|
DHCP
|
支持DHCP Client
支持DHCP Server
支持DHCP Snooping，支持信任口的设置、支持remote-id、circuit-id可配置
|
ARP
|
ARP表项老化
|
IPv4
|
静态路由
|
IPv6
|
静态路由
|
ACL
|
IP标准ACL (IP Standard ACL)
MAC扩展ACL (MAC extend ACL)
IP扩展ACL (IP extend ACL)
支持L2、L3、L4匹配
支持IPv6 ACL
|
QoS
|
支持QoS重标记，优先级映射 (QoS Class, Remarking)
支持SP，WRR队列调度 (Support SP, WRR queue scheduling)
入口限速 (Ingress Port-based Rate-limit)
出口限速 (Egress Port-based Rate-limit)
基于流的QoS (Policy-based QoS)
|
安全特性
|
支持Dot1x，支持端口认证，mac认证，RADIUS服务
支持port-security
支持ip source guard，IP/Port/MAC的绑定功能
支持arp-check，支持非法用户arp报文过滤
支持telnet、ssh、http、https的用户访问控制
支持端口隔离
|
管理与维护
|
支持LLDP链路发现协议
支持用户管理、支持登陆认证、用户权限管理
支持SNMPV1/V2C/V3
支持web管理，支持HTTP1.1，支持HTTPS
支持Syslog系统日志，分级告警
支持RMON
支持NTP
支持温度监控
支持Ping、Tracert、dying gasp
支持光模块信息监测（DDM）
支持电口线缆检测功能
支持基于FTP/TFTP的远程配置导入导出、支持基于U盘的本地配置导入导出
支持双分区切换
支持Telnet Server
支持Telnet Client
支持SSH Server
支持TACACS
支持sflow，网络流量分析
支持TFTP，WEB加载升级
支持TFTP Client
支持 IPv6 管理
|
电源参数
|
电源接口
|
可拆卸4P接线端子（带螺丝），5.08mm，双电源冗余
|
输入电流
|
1A Max
|
工作电压
|
12-58VDC
|
过载电流保护
|
支持
|
反接保护
|
支持
|
功耗
|
≤12W
|
安规认证
|
安全
|
CCC/CE/RoHS/FCC
|
EMS
|
电源浪涌防护Surge：IEC 61000-4-5 6KV/4KV（8/20us）
网口浪涌防护Surge：IEC 61000-4-5 6KV/4KV（10/700us）
辐射抗扰RS：IEC 61000-4-3 80 MHz-1 GHz：10 V/m
瞬间脉冲抗干扰EFT：IEC 61000-4-4 6KV/4KV
传导抗干扰CS：IEC 61000-4-6 10V
抗静电干扰ESD：IEC 61000-4-2 8KV/15KV
|
EMI
|
FCC Part 15B Class A
|
冲击
|
IEC 60068-2-27
|
自由落体
|
IEC 60068-2-32
|
振动
|
IEC 60068-2-6
|
机械特性
|
外壳
|
金属
|
IP等级
|
IP40
|
重量
|
1.2kg
|
安装
|
导轨式安装、壁挂式安装（可选）
|

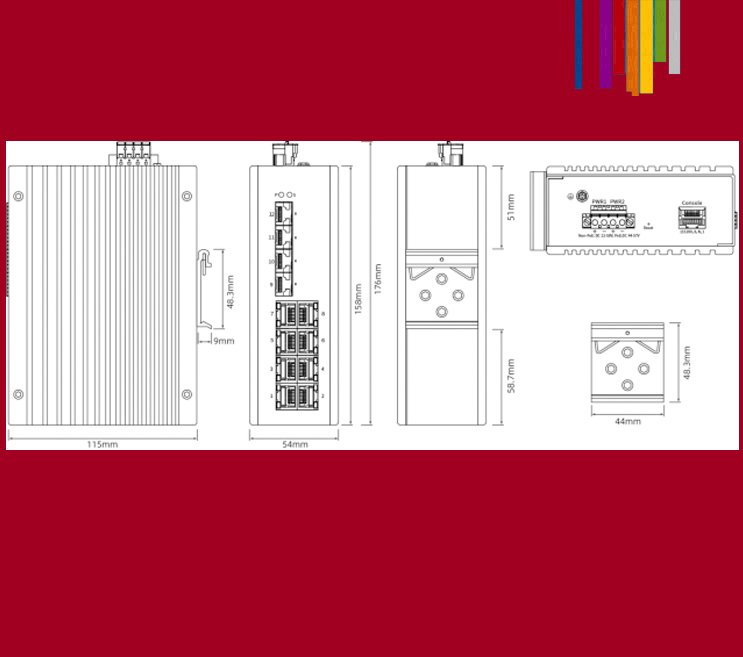

尺寸(宽x高x深)
|
54x158x115mm
|
散热
|
无风扇设计，自然散热
|
温度
|
工作温度：-40℃-85℃
储存温度：-40℃-85℃
|
湿度
|
工作湿度：10%-90%RH 无冷凝
存储湿度：5%-95%RH 无冷凝
|
MTBF
|
时间
|
554412小时
|
标准
|
Telcordia (Bellcore)，GB
|
包装清单
|
设备
|
交换机一台
|
线缆
|
电源线（选配）、电源适配器（选配）
|
安装套件
|
壁挂板（选配）、光模块（选配）
|
文件
|
说明书、保修卡&合格证
|
注意：设备包装的配件可能包含壁挂板和光模块，如要配电源或电源线等需要单独包装。
配件（单独选购）
|
SFP模块
|
千兆单模单纤LC（SC）口：20Km、40Km、60Km或以上
千兆单模双纤LC口：20Km、40Km、60Km或以上
千兆多模双纤LC口：550m
|
电源
|
桌面式、导轨式
|
